認證	ISO9001
上市時間	2002年
銷售方式	直銷
執行標準	行標
主要用途	熱處理淬火
貿易屬性	內貿

產品簡介 真空淬火油是以深度精制礦物油為基礎油，添加多種進口添加劑經獨特配方精制而成。具有使用壽命長，無異味，煙霧小，積碳小，工件淬火后，表面硬度高且均勻、淬硬層深，變形量小等優異的特點，得到廣大用戶的一致好評。 性能特點 ①光亮性良好，清洗容易，工件淬火后，表面光亮，真空淬火油損耗少。
②熱氧化安定性良好，使用壽命長，不含對人體有害物質，環保健康。
③抗氣化能力強，不易揮發，冷卻能力穩定，在真空條件下，保證工件能淬硬。
④蒸氣壓低，蒸發量小，不污染真空熱處理爐的爐膛，不影響真空操作效果。 技術指標

項 目		技術要求		試驗方法
		A號	B號
運動粘度40℃，mm2/s≯		38	90	GB/T265
閃點(開口)，℃ ≮		220	220	GB/T3536
水分，%  ≯		無	無	GB/T260
傾點，℃		-9	-9	GB/T3535
腐蝕(銅片，100℃，3h)，級 ≯		1	1	GB/T5096
光亮性，級 ≯		6.7x10	6.7x10	SH/T0229
熱氧化安定性	粘度比 ≯	1.5	1.5	SH/T0219
	殘炭增加值，% ≯	1.5	1.5
冷卻性能(液溫80℃，不攪拌)	特性溫度℃ ≮	650	640	ISO/D09950
	最大冷速，℃ s ≮	108	108
	800-400℃時間，s ≯	5.5	7.5

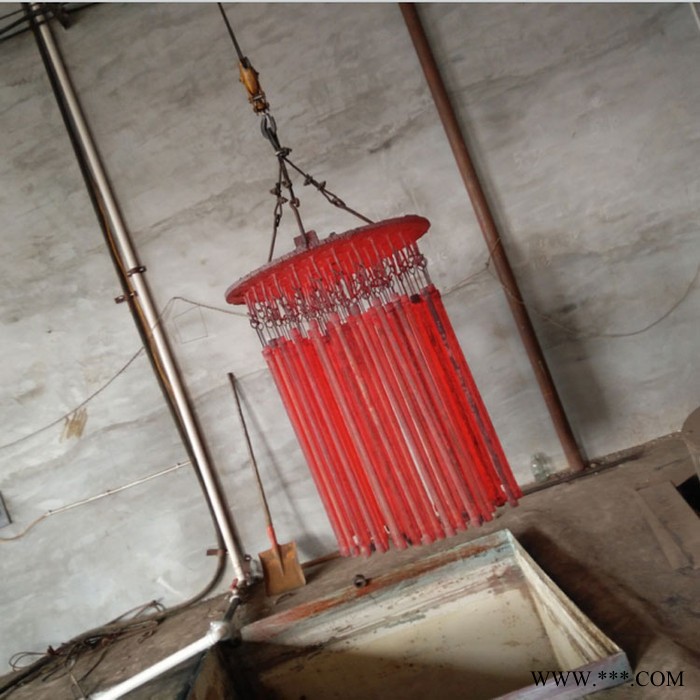

適用范圍 ①用于軸承鋼、工模具鋼、大中型航空結構鋼及其鋼材的真空爐加熱淬火。
②適用于形狀復雜，表面硬度與光亮度要求較高的合金鋼類配件的淬火。
③真空滲碳爐、中型尺寸、中等淬透性零件，小型尺寸、較好淬透性零件。 包裝儲存 170KG/桶，鐵桶包裝。在不使用時，請保持密封狀態。置于室內通風干燥處，避免陽光直射和高溫烘烤等，最小存儲期為36個月。
