品牌： |
西格瑪Sigma |
型號： |
SGM3817A |
| 品牌 | 西格瑪Sigma |
|---|---|
| 型號 | SGM3817A |

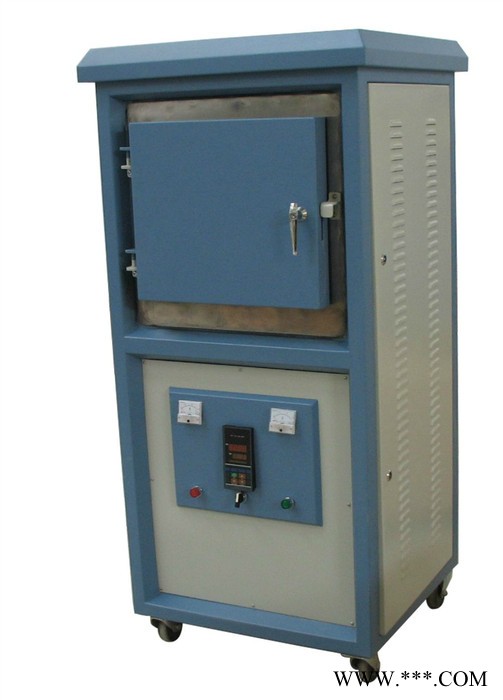

箱式電阻爐也叫馬弗爐或茂福爐SGM系列電爐產品適合各類大專院校實驗室、工礦企業化驗室，供化學分析、物理測定，以及金屬、陶瓷的燒結和熔解、小型鋼件等加熱、焙燒、烘干、熱處理用
產品特點：
l 爐膛材料：采用特種陶瓷纖維材料和專利技術設計，具有雙爐膛結構。既有升溫速度快的特征，又有長期不塌陷,高溫不掉粉,超溫不裂縫的獨有特征。
l 控制系統采用模塊化結構,關鍵部件長壽命設計,控溫精度高,穩定可靠
l 可編程滿足10個時段連續恒溫及控溫要求,實現自動升溫和恒溫,具有PID自整定功能,具有手動/自動無干擾切換和超溫報警功能,具有溫度補償和溫度校正功能
l 溫度穩定性: ±1℃
l 升溫速度快,5-20℃/分鐘。省電,省時,節能50%以上
l 加熱元件：硅鉬棒
l 控溫精度高,沖溫值：1-3℃
l 顯示視窗：測量溫度，設定溫度雙顯示，加熱功率光柱顯示
l 控制特點：控制系統模塊化結構，設備關鍵部件長壽命設計，工藝簡單可靠、穩定性好、精度高。
l 溫度均勻性:±6℃
技術參數：
| 型號 | 額定功率 | 額定電壓 | 最高溫度 | 長期使用溫度 | 爐膛尺寸 | 溫度均勻性 | 溫度穩定性 |
| SGM3817A | 8KW | 380V | 1650℃ | 1600℃ | 200*150*150 | ±6℃ | ±1℃ |
| SGM3817B | 10KW | 380V | 1650℃ | 1600℃ | 300*150*120 | ±6℃ | ±1℃ |
| SGM3817C | 12KW | 380V | 1650℃ | 1600℃ | 400*150*160 | ±6℃ | ±1℃ |
| SGM3817D | 12KW | 380V | 1650℃ | 1600℃ | 300*200*200 | ±6℃ | ±1℃ |
| SGM3817E | 18KW | 380V | 1650℃ | 1600℃ | 500*300*200 | ±6℃ | ±1℃ |
| SGM3817H | 6KW | 380V | 1700℃ | 1650℃ | 200*150*150 | ±6℃ | ±1℃ |
| SGM3817M | 8KW | 380V | 1700℃ | 1650℃ | 300*150*120 | ±6℃ | ±1℃ |
| SGM3817N | 10KW | 380V | 1700℃ | 1650℃ | 400*200*160 | ±6℃ | ±1℃ |
| SGM3817G | 10KW | 380V | 1700℃ | 1650℃ | 300*200*200 | ±6℃ | ±1℃ |
產地：中國洛陽
