別名	分條縱剪機
產品別名	分條縱剪機
產品類型	全新
產地	佛山
功率	70（kw）
種類	剪切機
總功率	70（kw）
品牌	鉦锃
型號	1300

  公司針對客戶需要，為你提供各種型號數控全自動整平機，適合于大、中、小企業及個體戶。設備機型主要分為數控全自動普通型、中檔型及高檔型。

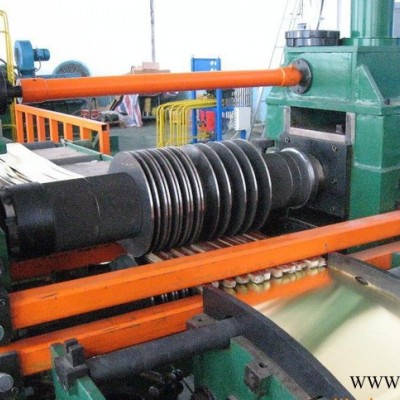

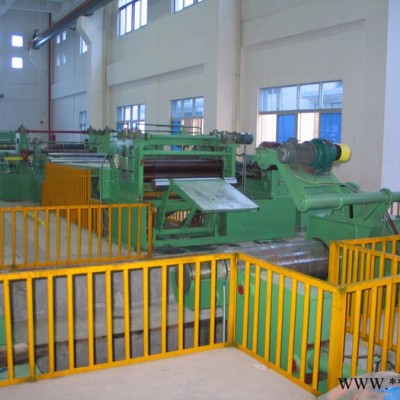

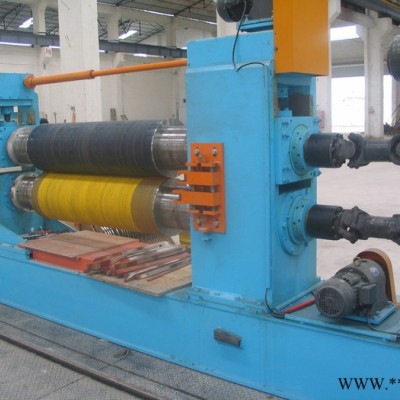

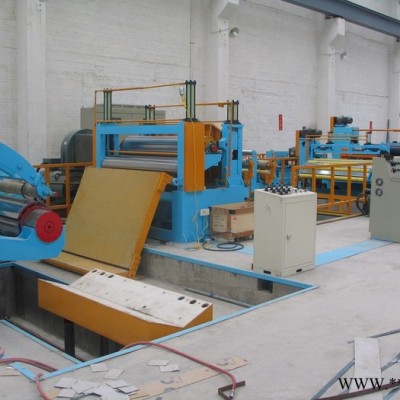

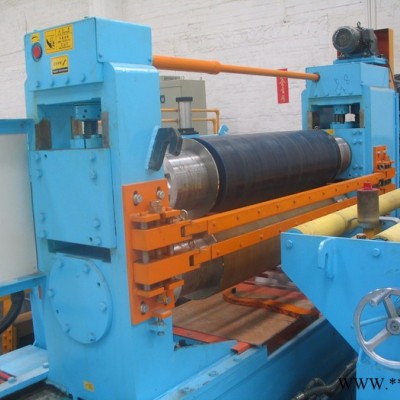

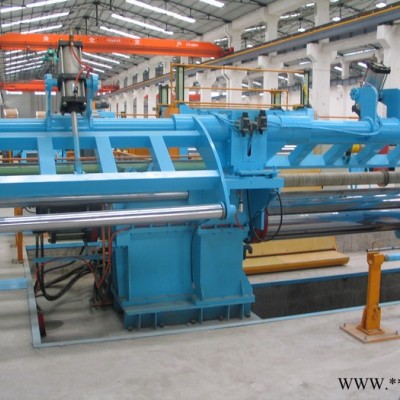

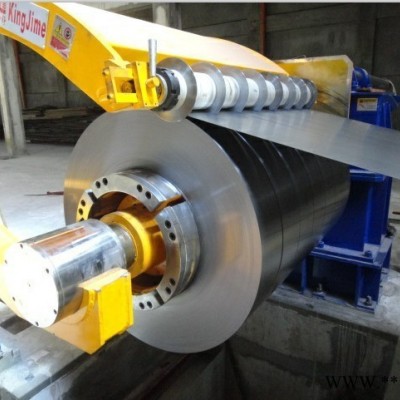

分條縱剪生產線，規格多種，普通機、中檔機及高檔機；主要功能把卷料縱向分成小型帶料

性能：生產線速高、高精密圓盤剪，無級調節張力站，無縫式卷筒，不傷內層，不錯層。

特點：自動化控制、人性化界面操作。重工結構、經久耐用。高精度、高產能、高品質。

序號	型式	適用板厚（毫米）	適用卷重（噸）	卷板寬度（毫米）	縱剪速度（米/分）	裝機容量（千瓦）	占地
NO.	Model	SheetThickness(mm)	RollWight(ton)	RollWidth(mm)	Speed(M/min)	Capacity(Kw)	長M×寬M
1	Z-2-450	0.15-1.0	4 Max.	200-420	0-60	約55	13×4
2	Z-2-650	0.2-2.0/0.2-1.2	7 Max.	300-620	0-150	約96	14×4
3	Z-2-800	0.2-2.0/0.2-1.2	8 Max.	400-800	0-200	約100	14×5
4	Z-2-1300	0.3-2.0/0.2-1.2	15 Max..	600-1250	0-150/0-220	約155-190	19×8
5	Z-2-1600	0.3-2.0/0.2-1.2	15 Max.	800-1580	0-150/0-220	約155-190	20×12
6	Z-3-1300	0.6-3.0/0.4-1.5	15 Max.	600-1250	0-120/0-150	約230	20×8
7	Z-4-1600	0.6-4.0/0.5-2.0	20 Max.	800-1580	0-120/0-150	約230	22×12
8	Z-6-1600	1.0-6.0	30 Max.	800-1580	0-90/0-120	約260	33×12
9	Z-8-1600	2.0-8.0	35Max.	800-1580	0-60/0-90	約340	35×12
10	Z-12-2000	3.0-12.7	35Max.	800-1950	0-50/0-80	約550	37×15
11	Z-16-2250	4.0-16.0	35Max.	1200-2200	0-30/0-40	約700	50×17



本生產線用于普碳、鍍鋅板、冷板、不銹鋼卷板的開卷、整平、剪切為各種沖壓工作件準備坯料。

工藝流程

??上料小車開動上料卷---開卷機漲緊料卷----料頭開卷器將卷料的料頭引入引料機----校平機進行精校平---油壓式活套過渡料頭和尾料以及匹配校平機和數控送料機的速度----導向機構-----數控送料機進行飼服送料----剪板機橫向剪切----皮帶輸送----碼垛----液壓系統----電控系統.



本生產線可在下列條件下長期穩定的連續運行。

電源：380V±10%，50HZ±5%，三相交流

        環境溫度：－10～40℃

        相對濕度：<80%

一、技術參數

  1、適用原材料參數

          加工材質：          普碳、鍍鋅板、冷板、不銹鋼板

          加工板厚：          0.2～2.0 mm

          加工板寬：          600～1800mm

          卷材外徑：          Ф1800mm

          卷材內徑：          Ф508mm

          卷材重量：          180000KG(MAX)

2、加工成品參數

          定尺長度：          400～40000mm

          對角線精度：       ±1.5mm（按照1000mm計）

          生產率20－70片/分（按4000－400mm）

二、設備組成：

1、入料臺車                                                        1臺

2、液壓開卷機、帶卷壓緊拆卷裝置                      1組

3、手動側導位、伸縮式接料臺、四重精整平機       1組

4、電眼控制活套                                                1組

5、側導位裝置                                                    1套

6、NC電腦控制尺及壓送裝置                              1套

7、液壓剪床                                                       1臺

8、輸送機                                                          1組

9、疊料裝置                                                       1臺

10、油壓系統                                                    1臺

11、電控系統房                                                 1套

12、隨機附件                                                    1套

電控系統（1套）



  本生產線采用三相五線制交流380V供電，電網電壓波動不應超過±10%，控制電源為交流220V和直流24V。彩屏觸摸顯示器。

  全線采用全線集中控制，具有長度設定、狀態顯示、自動記載、速度調整、自動/手動進給，連續剪切、故障報警、系統保護等功能。

  全線由PLC集中控制，伺服驅動系統定長喂料，變頻器調整整平機和剪床工作速度。
