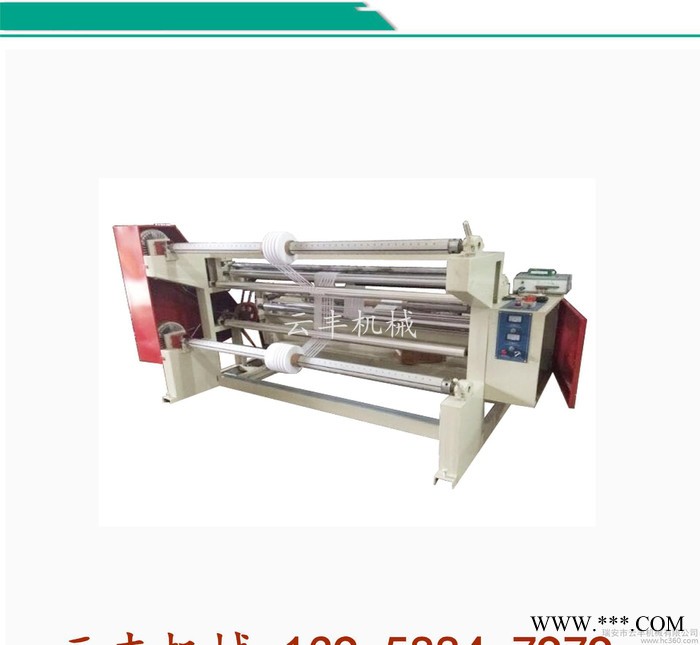

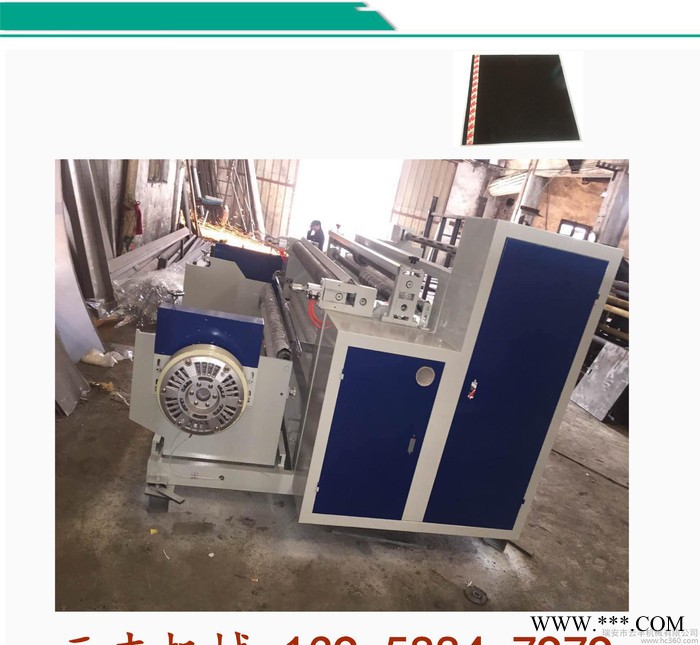

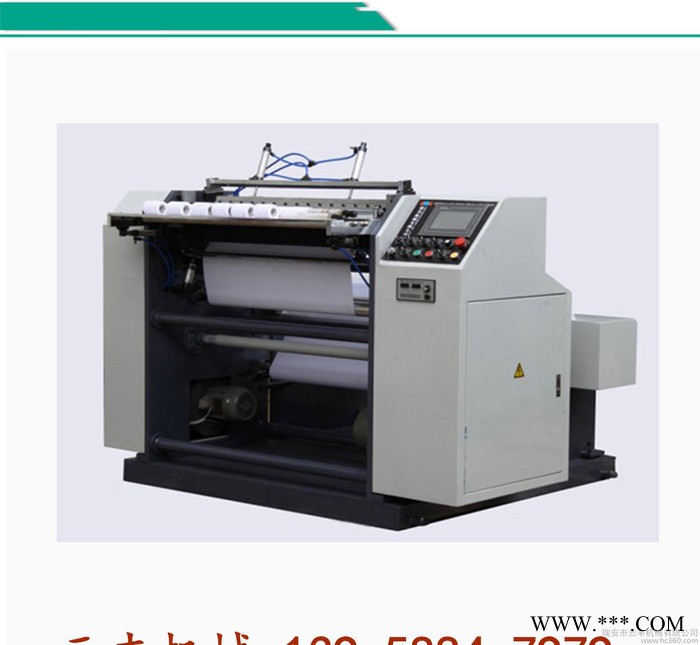

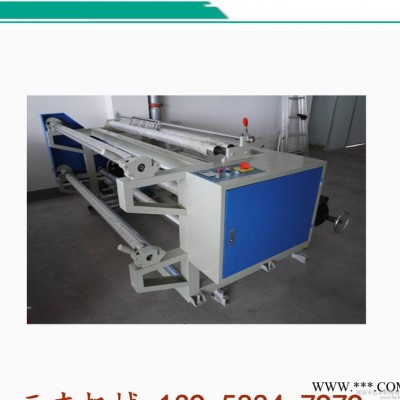

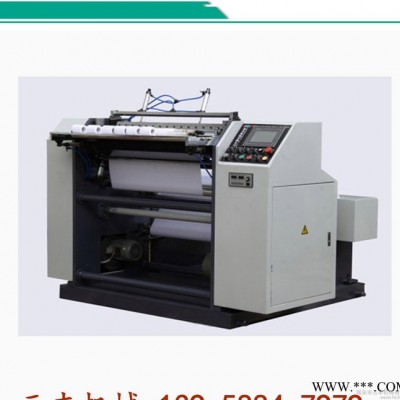

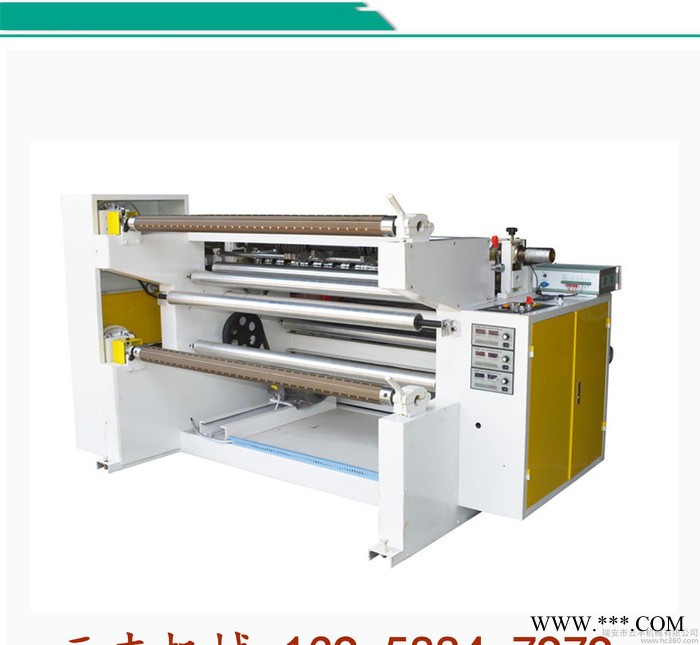

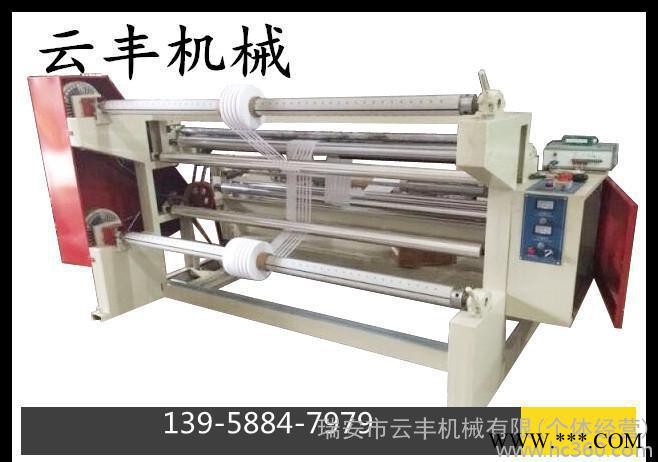

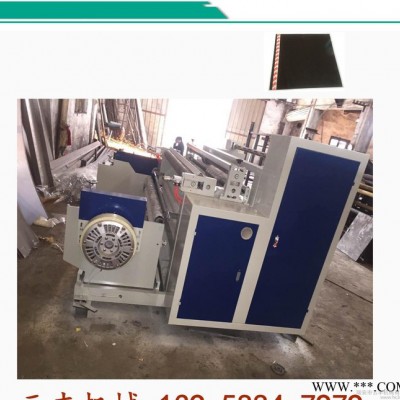

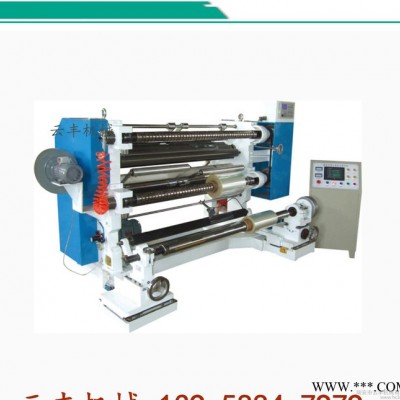

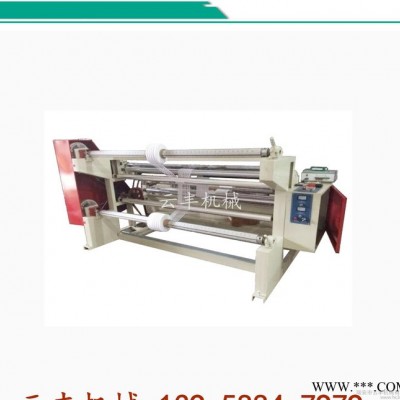

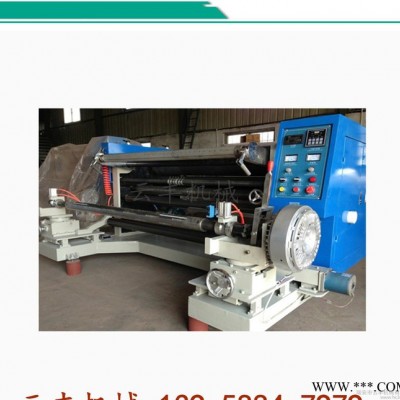

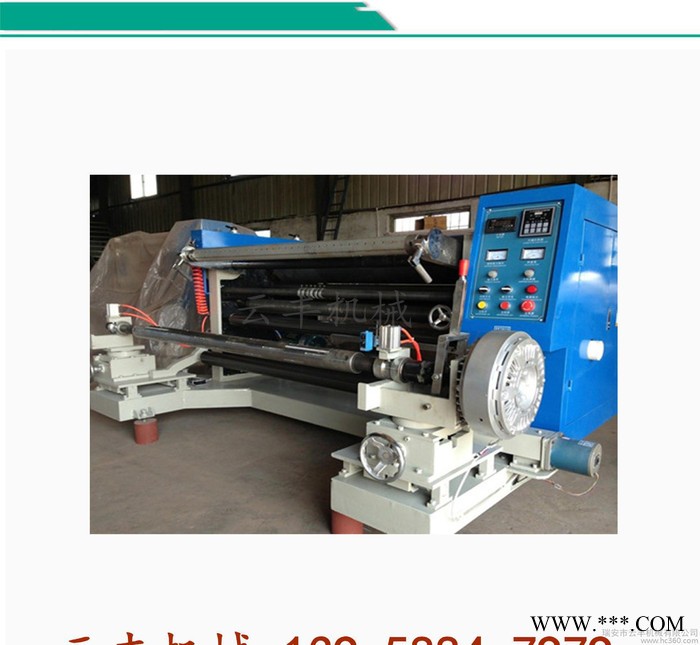

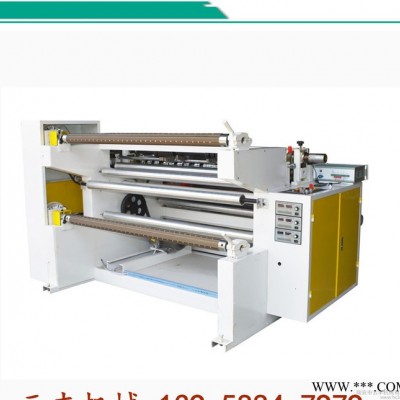

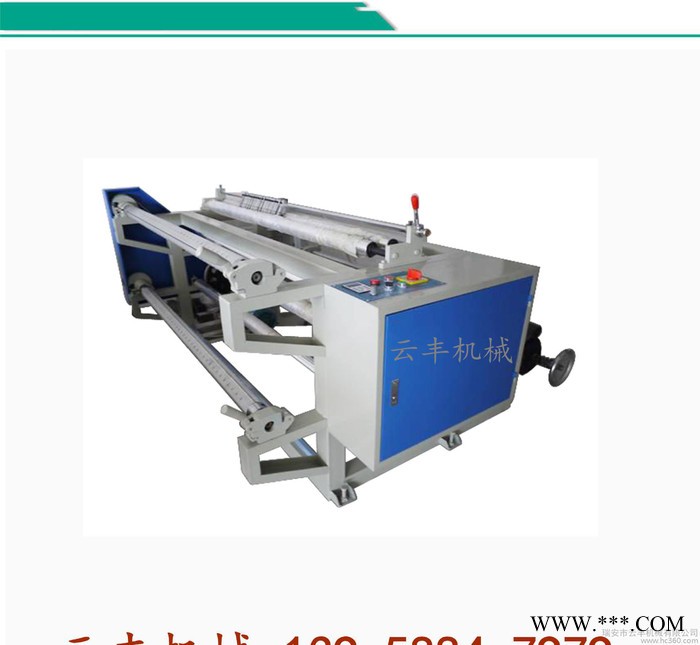

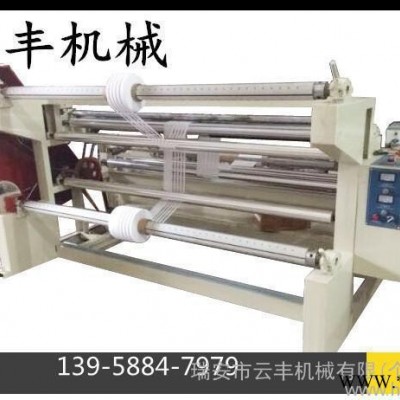

WFQ-1300型立式自動分切機是我廠為塑料薄膜、無紡布、塑料制袋、造紙等工廠生產的分切設備。本機集機、電、光、氣于一體化，經精心設計、精細加工、精密裝配而成，具有分切速度高、切膜整齊、運行平穩、操作方便等優點，是十分理想的分切設備。

一、主要技術參數：

1、適用分切材料：BOPP、OPP、CPP、PVC、PET、PE、POF無紡布、紙張、復合膜、鍍鋁膜等

2、分切材料厚度：0.012~0.15mm

3**高機械速度：200m/min

4**高分切速度：180m/min

5、放卷直徑：Φ600mm

6、收卷直徑：Φ450mm

7、收、放卷紙芯內徑：3″

8**大放卷寬度：1300mm

9、分切寬度：25～1300mm

10、糾偏方式：光電跟蹤/跟邊或跟線

11、糾偏誤差：±0.5mm

12、張力控制方式：磁粉張力

13、總功率： 5.0kw

14、機器重量 ： 2200kg

15、機器尺寸：L2200×W2000×H1500（mm）

二、機器的主要組成及說明:

本機由放卷部件、主牽引部件、分切刀部件、收卷部件、氣動系統、電器控制系統等組成。

1、放卷部件

結構、特點：

（1）凸鍵式氣脹軸放卷，更換快捷，定心準確。

（2）磁粉制動器放卷，全自動恒張力

（3）放卷軸安放在滾動軸承內，使機械阻力減到**小

（4）縱向、橫向均可手動調節

（5）糾偏系統采用全自動光電跟蹤糾偏方式，可自動“跟邊”或“跟線”

參數、規格：

（1）**大放卷直徑：φ600mm

（2）**大放卷寬度：  1300mm

（3）放卷用紙管內徑：φ76

（4）放卷氣脹軸（3″）                                   1條

（5）磁粉制動器           瑞安中瑞                      1只

（6）張力傳感器 （1000）  中星工控                       2只

（7）張力控制器 （ZXT-B-1000）中星工控                   1臺

（8）張力傳感輥                                          1條

 滾珠絲桿副  (NF3206T×256)                             （1條）

        同步電機（110TDY115D4-2） 蘇州                   (1臺)

       操作控制和糾偏系統獨立控制箱

2、主牽引部件

結構、特點：

（1）鋼輥、膠輥對滾式結構

（2）膠輥的離合、壓力的調節由氣動元件控制

（3）主牽引由變頻電機驅動

參數、規格：

（1）主動牽引鋼輥：φ120mm                               1條

（2）被動牽引膠輥：φ120mm                               1條

（3）氣缸：（SC32×15） 亞德克                           2只

（4）壓緊裝置                                             1套

（5）主電機 ：（Y100L2-4  3.7kw ）                        1臺

（6）變頻器 ：（3.7kw）                                   1臺

（7）傳動裝置                                             1套

3、分切刀部件

結構、特點：

（1）本機安裝圓刀分切。

（2）帶有吹廢邊料裝置

參數、規格：

（1）圓切刀組件）                                         1套

       圓上刀：（φ45×φ75×1mm）                       10組

       圓下切：（φ45×φ70×10mm）                       10組

（2）吹廢邊料裝置                                          1套

       風機（DF-7 0.75kw  右 0°）瑞安安達                1臺

4、收卷部件：

結構、特點：

  （1）兩臺磁粉離合器收卷

  （2）板條式氣脹收卷軸

  （3）收卷帶壓輥，使收卷更平整

  （4）定料長度自動計米

參數、規格：

（1）**大收卷直徑：φ450mm

（2）收卷寬度：25～1100mm

（3）收卷用紙管內徑：φ76

（4）磁粉離合器（FL-50KT）瑞安                          2只

（5）凸鍵式氣脹放卷軸（3″）                            1條

鋁板式氣脹收卷軸                                     2條

（6）收卷壓輥裝置                                       3套

5、電器控制系統：

電器控制系統包括放卷部分，牽引部分，收卷部分及控制部分

（1）主機采用變頻電機驅動，速度調節為手動增速，變頻控制

（2）磁粉制動器放卷，全自動張力控制

（3）糾偏方式為全自動光電跟蹤糾偏

（4）牽引驅動由主電機驅動

（5）收卷部分張力由磁粉離合器控制，驅動為主電機驅動

（6）獨立總控制箱，操作靈活、方便

6、其它:

全部低壓電器均采用中國正泰

工具箱等                                                       1套
