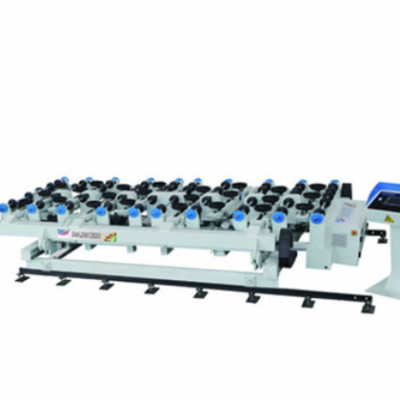

一、全自動雙翻多工位玻璃上片機

技術參數：

1）上片尺寸范圍：最小上片尺寸：1500*1500mm,

最大上片尺寸：2440*3660mm/4000*2800mm

2）上片厚度：3~19mm。

3）最快上片周期：30-60s（可調）

4）傳輸速度：0~40m/min（可調）

5）最大吸片深度：750mm

6）最大上片負荷：900Kg

7）單側上片臂數量：四個臂。

8）單臂吸盤數：三個。

9）上片翻轉臂：雙翻

10）上片工位：多工位

11）電源/功率

安裝電源：380V/50Hz（特殊情況可根據客戶要求調整）

12）安裝功率：約9KW

13）壓縮空氣：0.5-0.8Mpa

14）真空壓力：-70~90Kpa（根據玻璃厚度可調）

15）X軸常規行走速度：25m/min（變頻可調）

Y軸常規行走速度：5m/min  （變頻可調）

16）臺面高度：900±50mm

二、全自動玻璃切割機

1、設備參數：

★可切割玻璃最大尺寸：3660*2500mm/4000*2800mm

★工作臺高度：900±50mm.

★切割厚度∶3~25mm

★切割精度：≤±0.20mm/m

★ 切割橋速度∶0~150m/min.（可調）

★ 刀頭架速度0~160m/min （可調）

★ 切割頭定位精度誤差 ≤±0.15 mm

★切割操作：切割采用氣壓與彈簧SMC精密數顯模塊，刀頭360度旋轉，上下式切割可切割任何形狀玻璃

★供油方式：自動注油裝置

★輸送裝置：自動感應同步帶自動傳輸裝置（方便玻璃上下片傳輸，達到自動傳輸 減少人工工作量）

★玻璃定位：采用光電掃描定位系統與機械定位并用

2、電源/功率：

★ 安裝電源要求：380V/50Hz

★ 設備實際功率：5KW。

★壓縮空氣：0.8MPa。

3、機械部分

★ 臺面：國產黑色纖維氈

★臺板：采用進口防水/防火板。

★齒條/導軌：臺灣YYC/德國ATLANTA。

★主要軸承：日本NSK

★傳輸帶/帶輪：意大利巴貝利

★刀輪/輪夾：德國Bohle。

4、電器部份

★采用PC電腦進行控制,微軟視窗界面。

★電壓：380V/50HZ。設備帶穩壓裝置。

★伺服系統：日本歐姆龍/安川伺服電機。

★控制卡：進口控制卡

★電器原件：歐姆龍及施耐德。

★主要?dú)鈩?dòng)原件：日本SMC、臺灣亞德客

★接線端子：魏德米勒

5、軟件

★意大利進口優化軟件（意大利OPTIMA）。

★優化軟件與生產管理軟件可以配套連線使用。

★具有下刀限位保護功能。

★可自動計算產能功能。

★帶多種切割圖庫。（可方便繪圖及操作）

★AUTO  CAD繪圖軟件配套兼容。

★優化軟件直接與切割軟件兼容。

★具有自動修正功能。確保切割精度。

★切割路徑選擇功能。確保達到最佳切割速度。

★自動調試切割刀壓，快速準確穩定。

★異形切割自動加壓，可迅速有效保證切割效果。

★原點補正功能?？啥卧O(shè)定原點。

★操作輸入：鍵盤與鼠標。中/英文對話界面

★具有異形切割刀壓自動調解功能，確保切割最佳效果。

★異形模板掃描：具備各種（含異形）模板進行逐點式掃描后轉化成CAD圖形功能。

★優化軟件：可對切割尺寸任意組合排序，輸出最佳的切裁方案，提高切裁率。并具有優化后在軟件二次人工修改功能。有效提升切割利用率。

★優化壓力及速度：依圖型、直線、弧線、內彎曲、外彎起點、終點；加速段、減速段等全自動優化調整輸出最合適壓力及速度。

★ 自動診斷功能：重要電子零件，例如各軸馬達、編碼器、驅動卡等發生故障時，軟件將立刻提示其損壞部位，能迅速判讀并協助排除故障。當更新馬達或驅動器時，軟件能自動將新部件調整到匹配狀態，達到“即插即用”的便利，便于維修。

三、FSS-3725型氣浮掰片臺

1. 技術參數：

1.1 臺面規格：3600×2800mm

1.2 臺面高度：900±50mm（按客戶要求定）

1.3 風機數量：2臺 （獨立開關控制）。

2. 主要配置

2.1 臺面絨布：國產黑色纖維氈

2.2 臺面板：高密度纖維板。

2.3 頂桿：橫向兩根，縱向一根。
