含水率75%電鍍污泥空心漿葉干燥機

1、基本參數與設計條件

物料名稱：電鍍污泥

初含水率：75%

終含水率：25%

環境溫度：20℃

進料量：20000kg/d（24小時生產，833kg/h）

蒸發量：556kg/h

出料量：277kg/h

進料溫度：30℃

進氣溫度：143℃

工作溫度：100℃

出料溫度：60-70℃

排汽方式：引風機強制排空

進料方式：螺旋輸送機

熱源方式：0.4MPa飽和蒸汽

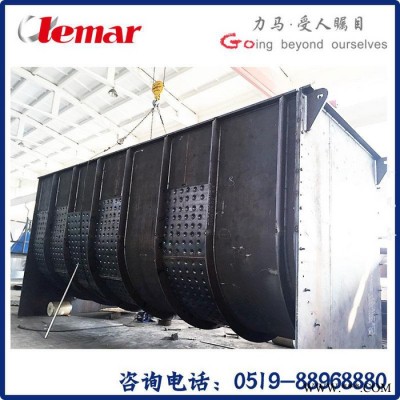

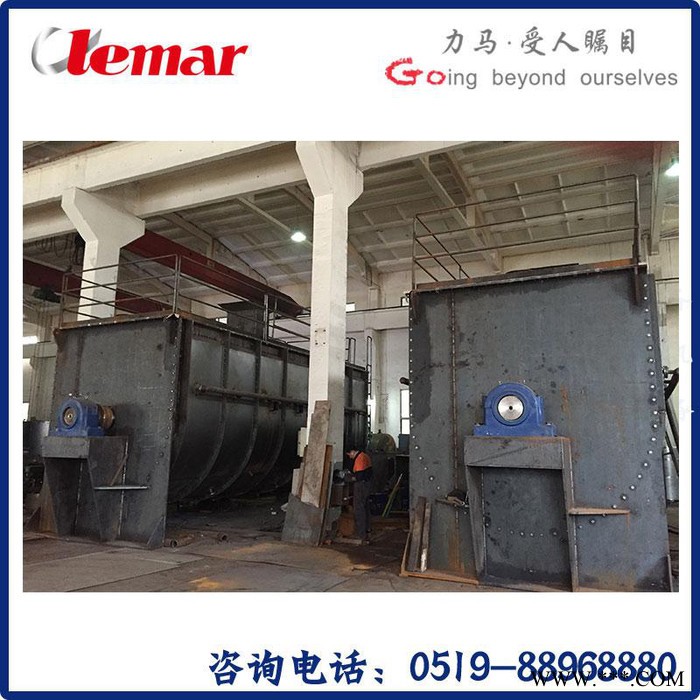

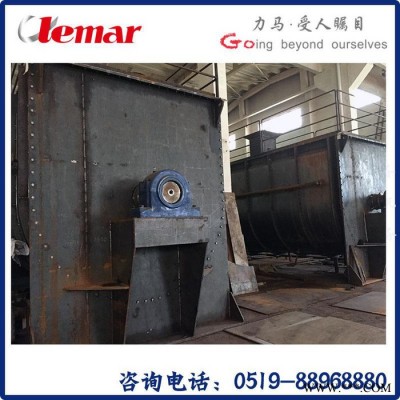

電鍍污泥空心漿葉干燥機

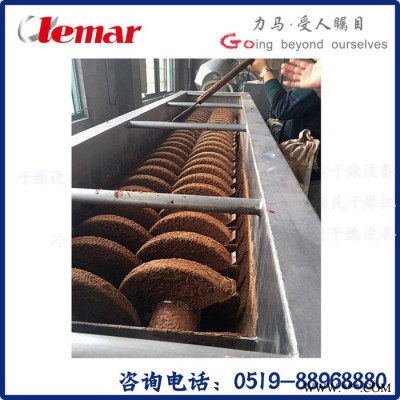

KJG空心槳葉干燥機是一種通過特殊扇形結構的中空槳片傳導熱來干燥(冷卻)物料的低速攪拌型連續間接加熱設備。本機在夾套結構的殼體內有兩根鑲嵌著互相交錯的槳片的平行回轉軸，各軸上鑲嵌有很多枚按一定間隔交錯排列的中空扇形槳片，槳片有兩種(進給剪切面和返回剪切面)，軸低速旋轉。熱媒通過安裝在回轉軸端部的旋轉接頭進入中空回轉軸及槳片，傳熱干燥后，再通過旋轉接頭排出機外。另外，夾套中也將導入熱媒。物料從供料口連續供給，通過槳片在槳片附近進行局部攪拌、混合，同時槳片與夾套的熱傳導逐漸使物料干燥，物料邊加熱邊緩慢排出。將原料從進料口進入機內，由空心槳葉輸送到出料口卸料。物料在輸送過程中受空心槳葉攪拌，同時受空心槳葉和夾套同時加熱進行蒸發干燥?？筛鶕M物料的性質調節轉速。物料出料后可以進入冷卻螺旋器冷卻到需要溫度，即可儲存包裝。
