| 操作壓力 | 0.15MPa |
|---|---|
| 出水量 | 1 |
| 電導率 | 0.1us/cm |
| 電壓 | 380V |
| 功率 | 3kw |
| 水質 | 工業純水 |
| 脫鹽率 | 99（%） |
| 水電阻率 | 15.6 |
| 單機出力 | 10000L/h |
| 品牌 | 粵茂水業 |
| 型號 | YM-RO10噸 |
| 加工定制 | 是 |

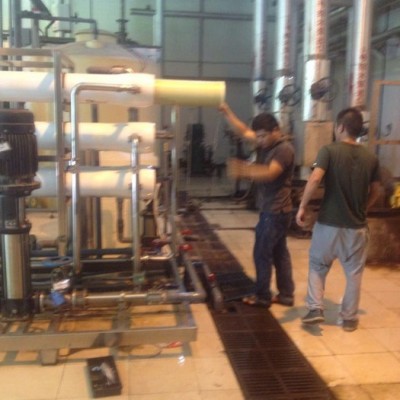

1．1用途；工業生產用超純水設備
2．2水量：50.0T/H
1．3水質：電導率<10us/cm
2．設計依據：
2．1參考標準
2．1．1水質標準：符合國內電子工業部高純水水質試行標準
2．1．2國內有關設計規范、施工及驗收規范、質量評定標準。
2．2設計資料：
2．2．1水源：自來水或井水
2．2．2源水水質：符合國內生活用水標準，電導率≤200μs/cm，濁度≤5。
2．2．3系統設計產水量：50噸/H；
2．2．4系統設計產水水質：<10us/cm；
2．2．5設備生產運行方式：手動/自動
2 . 3 RO系統進水要求：
a) 最小原水壓力：30psi（0.2Mpa）
b) 最小供水流量：≥50 m3/h
c) 水溫：15℃-40℃
d) Ph范圍：6-8
e) 硬度：75mg/L（以CaCO3計）
f) 濁度：≤3NTU
g) 污染指數：SDI≤3
h) 總?cè)芙庑怨腆w含量：TDS＜1000 mg/L（標準為：TDS＜200 mg/L）
i) 鐵：＜0.1mg/L
j) 游離氯離子：＜0.1mg/L
k) 錳：＜0.05mg/L
l) RO系統膜回收率60%，系統回收率75%，脫鹽率99%。
2．4用戶提供設備場地、水源、電源及設備排水地。
3．設計范圍與目標
3．1設計范圍
3．1．1整套系統的設計及安裝,調試。
3．1．2純水相應的設備、管道、電器、控制；
3．1．3與本項目相關的安裝、調試、驗收、售后服務；
3．2設計目標
達到客戶產品用水所需水質（電導率<10us/cm）；
3．3、設計標準：
1、法蘭連接符合GB2501-89標準
2、焊接參照GBJ236-82標準
3、產品標牌符合GB/T13306-1991標準
4、其它參照ASME，LEEE，IEC，ISO標準
1、概述：現場儀表包括溫度、壓力、液位、流量、在線分析儀表和控制閥。分析儀表有電導率等檢測儀表。
2、儀表選型：現場儀表的選型原則是滿足工藝要求、質量可靠。
3、電氣：純水站用電設備電壓等級為380/220VAC，設低壓配電柜，向純水工藝系統動力設備供電。

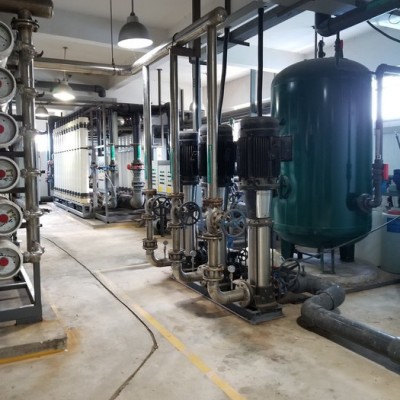

二、工藝系統簡述
本系統二部分即原水預處理、純水制備，各部分功能簡述如下：
1.1反滲透設備預處理
防止膜面結垢(CaCO3、CASO4、SRSO4、CAF2、SIO2、鐵鋁氧化物等)。
防止膠體物質及懸浮固體微粒污堵。
防止有機物質的污堵。
防止微生物污堵。
防止氧化性物質對膜的氧化破壞。
保證反滲透裝置供水流量及壓力的穩定。
保證反滲透裝置穩定運行和延長使用壽命。

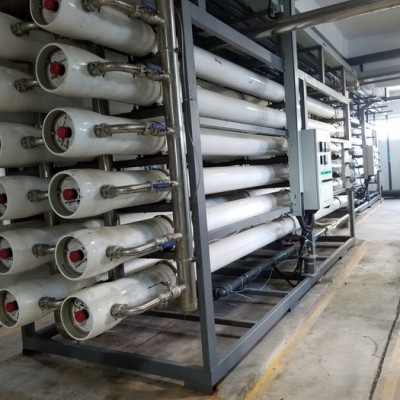

1.2反滲透純凈水設備各部分說明
1、多介質過濾器
由于系統原水為自來水，水中含有大量膠體和懸浮物，必須設置多介質過濾器，多介質過濾器內填充具有良好過濾效果的濾料，對原水進行過濾，使濾器出水水質以保證SDI≤4的要求。多介質過濾器-運行反洗以運行時間參數來自動控制反洗周期;也可人為干預操作，當過濾器運行到濾器進水壓力與出口壓力達到0.8-1.0kgf/cm2時，即通過執行人工操作進行反沖洗。
2、活性炭過濾器
設置活性炭過濾器，在過濾器內填充專用活性炭，活性炭具有強大的吸附性能，吸附水中的有機物、重金屬、余氯，防止有機物污染反滲透膜，防止余氯氧化反滲透膜。從而延長反滲透膜的壽命。
3、軟化水器
作用：除去水中硬度(Ca2+、Mg2+)的過程稱為軟化。本設備裝填001×7強酸型Na離子交換樹脂，用鈉離子置換原水中的鈣、鎂離子，使原水中的殘余硬度低于0.03mmol/L。軟化的目的是防止反滲透膜表面結垢，以延長反滲透膜的使用壽命和處理效率。
選型：軟水器為玻璃鋼材質容器，規格Φ200*1400mm。產水量1-1.5m3/。
控制：控制系統采用美國自動控制閥。按已設定的時間，控制器可自動再生樹脂，完成吸鹽反洗，正沖注水過程。
4、微過濾器(保安濾器)
為防止水中微粒進入高壓泵和RO膜組件，特設置保安濾器，能有效延長反滲透膜元件的清洗周期及使用壽命。配置不銹鋼殼體材質的保安濾器內裝孔徑為5um濾芯，該種濾芯過濾精度高，有利于延長反滲透膜使用壽命，當濾器進出口壓差在1kg/cm2時需更換濾芯，濾器結構滿足快速更換濾芯的要求。
