| 刀具庫 | 8刀位 |
|---|---|
| 夾具形式 | 氣動夾具 8組 |
| 安裝方式 | 立式 |
| 刀具數量 | 8 |
| 定位精度 | ±0.05 |
| 動力類型 | 機械傳動 |
| 類型 | 復合加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 7.5 |
| 主軸轉速范圍 | 8000 |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁型材 |
| 適用行業 | 軌道交通 鋁工業型材 工業鋁加工 鋁型材 |
| 布局形式 | 立式 |
| 品牌 | 明美 |
| 型號 | JGZX3-CNC-7000 |
| 加工定制 | 是 |
歡迎光臨山東明美數控機械有限公司
山東明美數控機械有限公司（MMCNC）始建于1995年，總部位于山東濟南，公司總占地面積70000平方米，建筑面積38000平方米，員工200余人，擁有大學以上學歷專業人才100余人，擁有強大的研發團隊和生產能力，是一家集CNC數控技術的研發、生產、銷售、服務為一體的高新技術企業。
作為知名的專業加工設備制造企業，全面服務于軌道交通，航空航天，汽車船舶 , 鋁門窗幕墻，板材類等工業鋁材的加工制造領域。公司主要產品有鋁工業型材數控加工中心、鋁工業型材大型龍門五軸數控加工中心，鋁型材大型龍門四軸數控加工中心，鋁型材三軸數控加工中心，數控鉆銑加工中心，數控鉆銑床，門窗幕墻加工設備以及新一代（定制）板式家具數控開料機等系列產品的設計、研發、生產與制造。
明美現有精良的加工中心、大型龍門刨床、臥式鏜床等專業機加工設備，生產實現了專業化，規?；哪Ｊ?。形成系統、專業的生產裝配能力，技術與設備的精妙結合巧奪天工地締造了明美產品品質堅實的基礎。
公司在全國各地設有30余個營銷服務機構，可快捷地為用戶提供服務。
選擇明美，明天更美好！
1.適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁門窗幕墻等鋁型材結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
2.采用先進數控系統控制，機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。
3.數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。
4.設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削等多種加工需求。
5.主軸頭采用機械主軸BT40，可實現自動換刀功能，自動對刀功能。

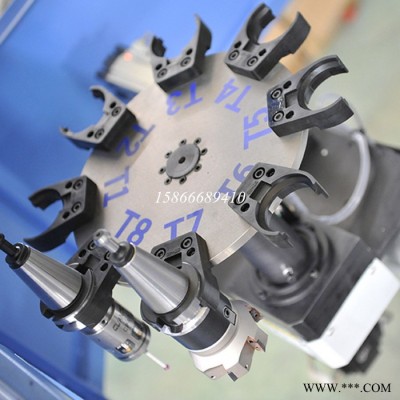

6.換刀刀庫采用斗笠式（8把）8把刀位，滿足型材加工不同孔位快速換刀要求。

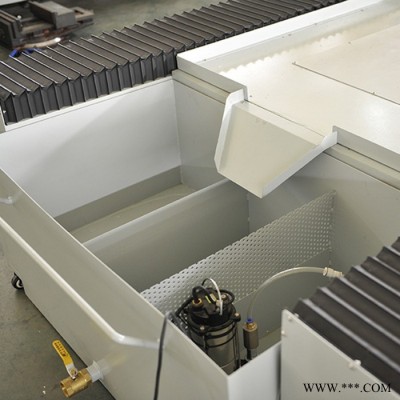

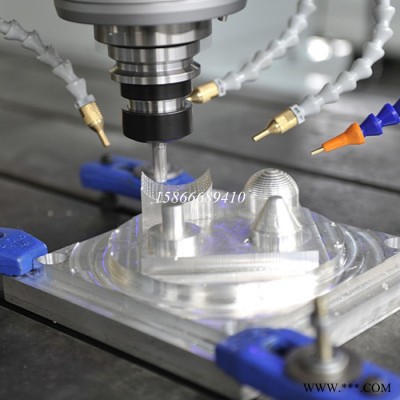

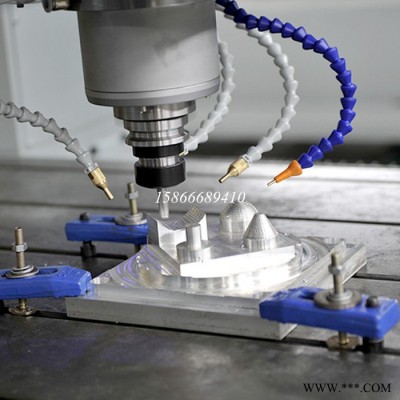

7.設有噴霧冷卻功能，有效增加切削鋁型材表面質量，增加刀具使用壽命。
8.研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。
9.可實現雙工作區加工模式，即實現一區加工，一區拆卸工件。機床加工交替運行。
| 項目 | 單位 | 備注（1586689410） | ||||
| 行程 | 行程X(主軸左右移動) | mm | 7000 | |||
| 行程Y(主軸前后移動) | mm | 1200 | ||||
| 行程Z(主軸上下移動) | mm | 800 | ||||
| 主軸鼻端到工作臺面距離 | mm | 800 | ||||
| 床身工作臺
| 鑄鐵 | 床身 | 整體鑄造 | |||
| 工作臺 |
| T型槽 | ||||
| T型槽寬度 | mm | 12 | ||||
| T型工作臺尺寸 | mm | 1200x7000 | ||||
| 主軸 | 主軸形式 |
| 機械主軸 | |||
| 極限轉速 | rpm | 8000 | ||||
| 恒功率轉速 | rpm | 1500-6000 | ||||
| 功率 | kw | 7.5 | ||||
| 刀具 | 裝刀長度極限 | mm | ≤250 | |||
| 進給 | 三軸 |
| X | Y | Z | |
| 快移速度 | m/min | 35 | 25 | 8 | ||
| 極限進給速度 | m/min | 12 | 12 | 6 | ||
| 定位精度 | mm | ±0.05 | ±0.05 | ±0.03 | ||
| 重復定位精度 | mm | ±0.03/500 | ±0.02/300 | ±0.01/300 | ||
| 三軸傳動規格 | 三軸伺服馬達 | 功率 | kw | 3.0x2（套） | 3.0.0x1（套） | 3.0x1(套) |
| 極限輸出轉速 | rpm | 3000 | 3000 | 3000 | ||
| 刀庫 | 刀庫形式 |
| 斗笠式 | |||
| 刀位數量 | 位 | 8 | ||||
| 氣源 |
| Mpa | 0.6Mpa-0.8Mpa | |||
| 潤滑 | 絲桿潤滑 |
| 自動油脂潤滑裝置 | |||
| 導軌潤滑 |
| 自動油脂潤滑裝置 | ||||
| 冷卻 | 切削冷卻 | L
| 噴霧式切削冷卻系統 | |||
| 水循環 | L | 噴切削液 | ||||
| 防護 | 導軌防護 |
| 風琴式導軌防護 | |||
| 機床尺寸 | 整機長度 | mm | 約9000 | |||
| 整機重量 | t | 約15KG | ||||
| 機床運行環境要求 | 電源要求 |
| 三相380V 50HZ | |||
| 運行環境溫度（24小時內平均溫度不高于35℃） | ℃ | 5～40 | ||||
備注：機床加工精度以標準常規刀具長度為準，加工精度會隨著刀具長度增加而略有不同，刀具過長會增加刀具離心力，相應會影響圓度、垂直度、和直線尺寸過大或過小（刀具強度不足會產生彈刀現象）鋁型材數控加工中心 15866689410
主要零部件使用品牌及規格
| 序號 | 零部件名稱 | 品牌屬地 | 備注 |
| 1 | 數控控制系統 | 臺灣新代/錸鈉克 | 三軸 |
| 2 | 機械主軸 | 臺灣建春 | 恒功率 |
| 3 | 伺服電機 | 日本安川 | X軸Y軸 Z軸 |
| 4 | 伺服驅動器 | 日本安川 | |
| 5 | 減速機 | 日本新寶 | Y軸 |
| 6 | 絲杠 | 臺灣 | TBI |
| 7 | 三軸導軌 | 臺灣 | X軸30mm雙側4導軌 |
| Y軸45mm雙導軌 | |||
| Z軸45mm雙導軌 | |||
| 8 | 齒條 | 臺灣 | X軸(長度方向)模數2M |
| 9 | 刀庫 | 臺灣 | 8刀位 |
| 10 | 氣動元件 | 臺灣 | 亞德客 |
| 11 | 電器件 | 法國 | 施耐德 |
| 12 | 配電柜 | 明美 | 新代大機箱 |
| 13 | 電纜 | 高柔屏蔽數控專用電纜 | |
| 14 | 主軸刀柄 | BT40 | 8把 |
