| 加工定制 | 是 |
|---|---|
| 包裝規(guī)格 | 25kg |
| 材質(zhì) | 三氧化鋁 |
| 產(chǎn)品等級 | 客服聯(lián)系 |
| 用途 | 保護(hù)催化劑，防止催化劑中毒結(jié)焦 |
| 種類 | 惰性瓷球 |
| 執(zhí)行質(zhì)量標(biāo)準(zhǔn) | 國標(biāo) |
| 含量 | 80--99% |
| 產(chǎn)商/產(chǎn)地 | 江西萍鄉(xiāng)市天盛化工設(shè)備有限公司 |
| 品牌 | 天盛 |
| 型號 | 3-50 |
| 產(chǎn)品大類 | 氧化鋁瓷球 |

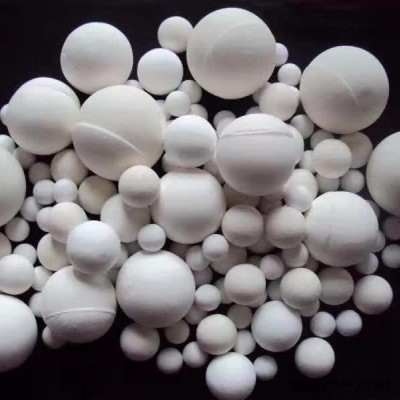

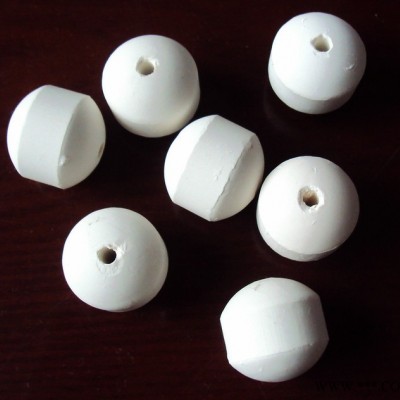

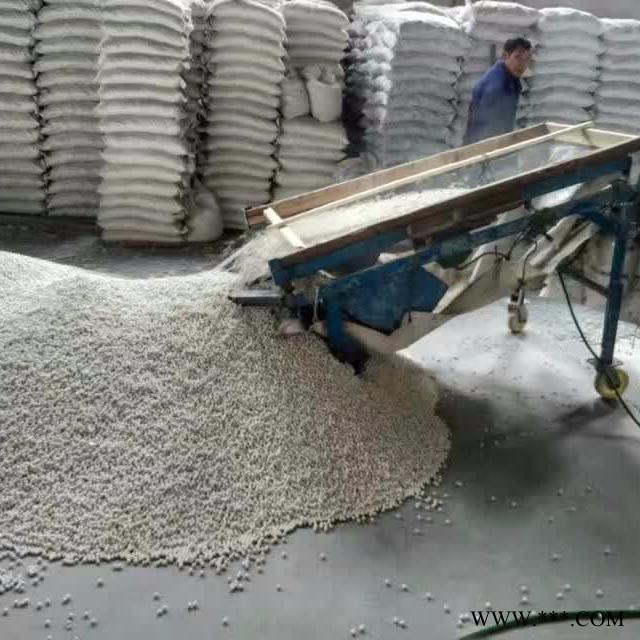

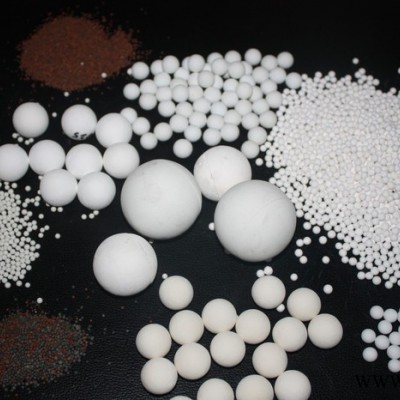

氧化鋁研磨球指的是以鋁礬土、輥棒粉、工業(yè)氧化鋁粉、高溫煅燒阿爾法氧化鋁粉等材料為原料，經(jīng)過配料、研磨、制粉（制漿、制泥）、成型、干燥、燒成等工序制作而成的，主要作為研磨介質(zhì)而被廣泛使用的球石。根據(jù)不同的氧化鋁含量，可以分為中鋁球、中高鋁球和高鋁球。
??一般我們把60%—65%氧化鋁含量的劃為中鋁球，75%—80%氧化鋁含量的稱為中高鋁球，90%以上氧化鋁含量的為高鋁球。其中高鋁球又細(xì)分為90瓷、92瓷、95瓷和99瓷。99瓷由于其極高的生產(chǎn)成本而很少有大型廠家大批量制造，目前主要為部分特種陶瓷廠通過手工制作。
中鋁球和中高鋁球由于其較低的價格，而被大部分陶瓷廠所接受，主要用于研磨陶瓷坯料。高鋁球由于其具有高強(qiáng)度、高硬度、高耐磨性，比重大、體積小、耐高溫、耐腐蝕、無污染等優(yōu)異特性而被廣泛的運(yùn)用于不同類型的陶瓷、瓷釉、玻璃、化工等等工廠的厚硬材質(zhì)精加工和深加工，其中尤以92含量的高鋁球使用非常普遍。
它具有以下優(yōu)點：??? ①高度氧化鋁研磨球磨耗低，能大大延長研磨體的使用壽命。剛玉研磨介質(zhì)的硬度大,經(jīng)檢測達(dá)莫氏硬度8級以上。?? ②氧化鋁球具有高強(qiáng)度、抗沖擊。其抗壓強(qiáng)度達(dá)1500MPa 以上,可廣泛使用在沖擊力大、要求磨耗小的震動磨設(shè)備里。?? ③高度氧化鋁研磨球可耐一千多度高溫，耐酸、耐堿、耐腐蝕?？蓾M足石油、化工行業(yè)用。?? ④高度氧化鋁研磨球采用滾動和等靜壓成型，比重大，能大幅度提高研磨效率，降低研磨時間，同時有效增加球磨機(jī)有效容積,從而增加研磨物料的加入量。
用??途：
氧化鋁研磨瓷球由于其氧化鋁的高含量，高密度，高硬度和高耐磨性被廣泛的運(yùn)用于不同類型的陶瓷、建筑衛(wèi)生陶瓷、工業(yè)陶瓷、電子陶瓷、瓷釉、玻璃，及**耐火材料、特種水泥、非金屬礦深加工、機(jī)械拋光，各大煉油廠、化肥廠、石油化工廠、尿素廠、氮肥廠、染料廠和醫(yī)藥、涂料等行業(yè)作為研磨介質(zhì)用。
實驗室檢測氧化鋁研磨球的耐磨性和耐沖擊性的方法：
??A1 方法原理
??本方法是通過氧化鋁球在聚胺脂罐中，以規(guī)定的條件沖擊研磨，考核球的沖擊性能，以單位時間磨耗表示氧化鋁球的耐磨性能。
??A2 磨罐
??磨罐采用聚胺酯罐。內(nèi)徑200mm，長220mm
??A3 耐磨沖擊試驗機(jī)
??能保證使內(nèi)裝4kg氧化鋁球和4L自來水的A2磨罐，以80r/min 連續(xù)運(yùn)行。
??A4 試驗制備
??外觀質(zhì)量和外觀尺寸合格的氧化鋁球樣品約4kg左右，裝入A2磨罐，加4L自來水，在耐磨沖擊試驗機(jī)上以 80r/min 研磨2h。取出樣品用水清洗，烘干備用。
??A5 試驗步驟
??A5.1 按A4處理后樣品，用感量為0.1g的天平秤重m1；
??A5.2 上述樣品放入A2磨罐，再加同重量的水，封蓋后不許漏水，放到耐磨試驗機(jī)上，使磨罐以80r/min研磨24h后停機(jī)。
??A5.3 把樣品從磨罐中取出，用水清洗，烘干后稱重m2。
??A5.4 按規(guī)定測10個球的平均直徑D。
??A6 結(jié)果表示
??經(jīng)沖擊性、磨耗試驗無裂痕、無破碎，視為耐沖擊性合格。
??EWT=KD(m1-m2)/m1
??式中：EWT-磨耗‰；
??K-修正系數(shù)，4.17X10-4 (mm)-1
??D-球的平均直徑，mm；
??m1-自磨前樣品總重量，g；
??m2-自磨后樣品總重量，g；
氧化鋁研磨球，氧化鋁研磨瓷球技術(shù)指標(biāo)：
| 品名 | Al2O3(％) | 密度(g/cm3) | 吸水率(％) | 莫氏硬度(級) | 磨耗(％) |
| 高鋁研磨瓷球 | 95 | 3.65 | 3.65 | 9 | 0.0084 |
| 92 | 3.60 | 3.60 | 9 | O.011 | |
| 微晶中鋁研磨球 | 65—75 | 2.93 | 2.93 | ≥3 |
|
| 碳化硅研磨球 | 60一70 | 2.8—2.9 | 2.8-2.9 | ≥3 |
|
| 直徑(mm) | Φ30 | Φ40 | Φ50 | Φ60 | Φ70 |
【注意事項】
當(dāng)整個球磨機(jī)都換成新的瓷球球磨釉料時,建議先加水空轉(zhuǎn)2小時,將水倒出后再放入釉料球磨,這樣做可以消除球磨機(jī)內(nèi)**和瓷球表面不平對釉料的影響。
