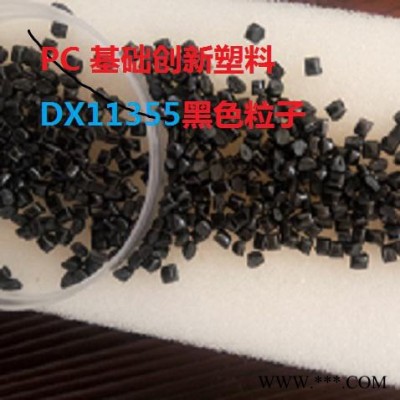

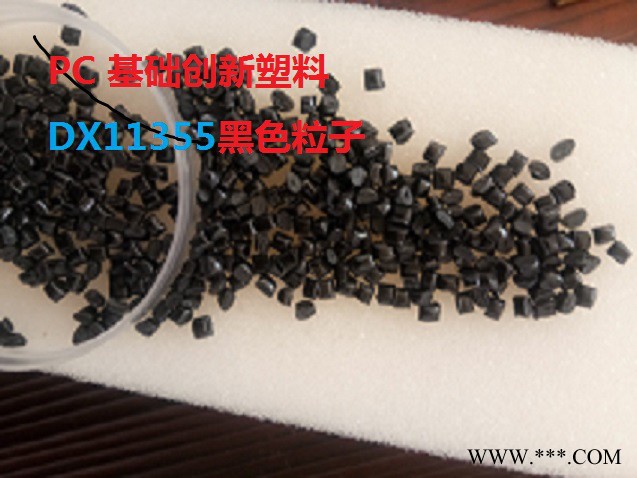

| 材質 | PC |
|---|---|
| 類型 | 標準料 |
| 牌號 | DX11355 |
| 銷售方式 | 品牌經銷 |
| 顏色 | 黑色 |
| 用途級別 | 汽車部件,電子電器部件 |
| 品牌 | 沙伯基礎 |
| 廠家(產地) | 基礎創新塑料 |
| 加工級別 | 注塑級 |
| 特性級別 | 阻燃級,增強級,耐高溫,高流動 |
LNP? THERMOCOMP? DX11355 compound 聚碳酸酯 SABIC Innovative Plastics Asia Pacific 產品說明： This is a PC based compound with good plating, surface, mechanical performance and flame retardant (Halogen free), a good candidate for Laser Direct Structuring applications. LNP? THERMOCOMP? DX11355 compound 物性表
| 基本信息 | |
|---|---|
| 黃卡編號 | |
| 特性 | 可電鍍 無鹵 優良外觀 阻燃性 |
| 加工方法 | 注射成型 |
| 物理性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 密度 | 1.27 | g/cm3 | ASTM D792 |
| 熔流率（熔體流動速率） (300°C/1.2 kg) | 12 | g/10 min | ASTM D1238 |
| 收縮率 | ASTM D955 | ||
| 流動 : 24小時 | 0.50 | % | ASTM D955 |
| 橫向流動 : 24小時 | 0.50 | % | ASTM D955 |
| 吸水率 (24 hr, 50% RH) | 0.010 | % | ASTM D570 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 拉伸模量 1 | 2600 | MPa | ASTM D638 |
| 抗張強度 2 | ASTM D638 | ||
| 屈服 | 58.0 | MPa | ASTM D638 |
| 斷裂 | 52.0 | MPa | ASTM D638 |
| 伸長率 3 | ASTM D638 | ||
| 屈服 | 5.4 | % | ASTM D638 |
| 斷裂 | 70 | % | ASTM D638 |
| 彎曲模量 4(50.0 mm 跨距) | 2400 | MPa | ASTM D790 |
| 彎曲強度 5 | ASTM D790 | ||
| 屈服, 50.0 mm 跨距 | 90.0 | MPa | ASTM D790 |
| 斷裂, 50.0 mm 跨距 | 89.0 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 懸壁梁缺口沖擊強度 (23°C) | 800 | J/m | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 載荷下熱變形溫度 (1.8 MPa, 未退火, 3.20 mm) | 114 | °C | ASTM D648 |
| 線形熱膨脹系數 | ASTM E831 | ||
| 流動 : -40 到 40°C | 6.2E-5 | cm/cm/°C | ASTM E831 |
| 橫向 : -40 到 40°C | 6.7E-5 | cm/cm/°C | ASTM E831 |
| 電氣性能 | 額定值 | 測試方法 | |
|---|---|---|---|
| 相對電容率 (1.00 GHz) | 2.92 | IEC 60250 | |
| 耗散因數 (1.00 GHz) | 7.0E-3 | IEC 60250 |
| 可燃性 | 額定值 | 測試方法 | |
|---|---|---|---|
| UL 阻燃等級 (0.600 mm) | V-0 | UL 94 |
| 注射 | 額定值 | 單位制 | |
|---|---|---|---|
| 干燥溫度 | 100 到 110 | °C | |
| 干燥時間 | 3.0 到 4.0 | hr | |
| 干燥時間，最大 | 8.0 | hr | |
| 建議的最大水分含量 | 0.020 | % | |
| 建議注射量 | 30 到 80 | % | |
| 料斗溫度 | 60.0 到 80.0 | °C | |
| 料筒后部溫度 | 250 到 290 | °C | |
| 料筒中部溫度 | 255 到 295 | °C | |
| 料筒前部溫度 | 260 到 300 | °C | |
| 射嘴溫度 | 275 到 300 | °C | |
| 加工（熔體）溫度 | 275 到 300 | °C | |
| 模具溫度 | 60.0 到 90.0 | °C | |
| 背壓 | 0.300 到 0.700 | MPa | |
| 螺桿轉速 | 40 到 70 | rpm | |
| 排氣孔深度 | 0.038 到 0.076 | mm |
| 備注 | |
|---|---|
| 1 . | 50 mm/min |
| 2 . | 類型 1, 50 mm/min |
| 3 . | 類型 1, 50 mm/min |
| 4 . | 1.3 mm/min |
| 5 . | 1.3 mm/min |
