| 安裝方式 | 落地 |
|---|---|
| 刀具數量 | 16.0 |
| 定位精度 | 0.02mm |
| 動力類型 | 機械傳動 |
| 類型 | 銑削加工中心 |
| 主電機功率 | 5.5 |
| 主軸轉速范圍 | 15000 |
| 界面語言 | 英文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁型材加工 |
| 適用行業 | 鋁型材加工 |
| 布局形式 | 落地 |
| 品牌 | 廣州德力 |
| 型號 | SC2500-6500 |
| 加工定制 | 是 |

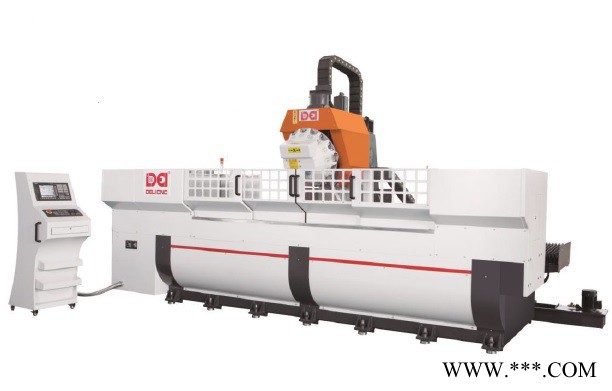

本鋁型材加工中心主要應用于幕墻材料，門窗材料、衛浴材料、陽光房等輕質鋁合金，塑鋼材料，鋁塑復合材料等型材的加工。設備為鋼結構焊接結構，長度為2500-6500mm.
技術參數
| 型號 | 全系列型號分為SC-2500、SC-4500、SC-6500 | ||
| 分類 | 項目 | 單位 | 數值 |
| 行程 | Ｘ軸 | mm | 2500-6500（長度可定制） |
| Ｙ軸 | mm | 320 | |
| Ｚ軸 | mm | 400 | |
| 主軸 | 主軸轉速 | r.p.m | 15000 |
| 主軸功率 | kw | 5.5 | |
| 傳動方式 |
| 直結式 | |
| 主軸錐度 |
| BT-30 | |
| 精度 | 最小輸入單元 | mm | 0.001 |
| 定位精度 | mm | ±0.05mm | |
| 重復定位精度 | mm | ±0.02mm | |
| 飛碟式刀庫
| 刀具數量 | 把 | 16 |
| 相鄰換刀時間 | sec | 3.0sec | |
| 三軸傳動方式 | Y、Z軸 |
| 滾珠螺桿 |
| X軸 |
| 齒輪齒條傳動 | |
| 滑塊形式 |
| 三軸線軌 | |
| 潤滑冷卻系統 | 潤滑系統 |
| 自動潤滑 |
| 冷卻系統 |
| 水冷+霧化 | |
| 排屑系統 |
| 鏈?zhǔn)脚判紮C(jī) | |
| 控制及驅動系統 | 數控系統 |
| 西門子828D |
| 三軸驅動 |
| 西門子伺服 | |
| 主軸驅動 |
| 西門子伺服電機 | |
| 機械規格 | 氣壓需求 | kg | 6 |
| 重 量 | Kg | 2500-6500 | |
| 機床高度 | mm | 2950 | |
| 占地面積(L*W*H) | mm | 4150-8200mm*2475*2950 | |
