| 外形尺寸 | 280*280mm |
|---|---|
| 開孔尺寸 | 260*260mm |
| 測量范圍 | 0-1800℃ |
| 產地 | 上海 |
| 電源電壓 | 220V |
| 類型 | XWGJ-101,熱處理記錄儀 |
| 執行質量標準 | 企業標準 |
| 分類 | 有紙記錄儀 |
| 品牌 | 大華 |
| 型號 | XWGJ-101 |
| 加工定制 | 是 |

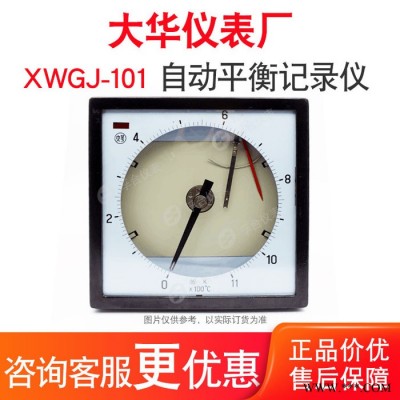

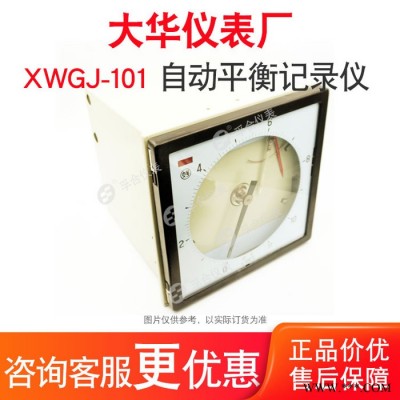

產品簡介:
XGJ中型圓圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
產品特點:
本系列儀表式中型圓圖記錄儀，結構接湊，體積小，重量經。
儀表式單筆連續式記錄，記錄紙沒24h更換一次，維護和檢修方便。
儀表標尺刻度長為550mm,指示分辨率高。遠距離觀察十分清晰。
抗電干擾性能強。
規格參數:
指示基本誤差：±0.5﹪記錄基本誤差：±1﹪
回差：0.25﹪
消耗功率：＜40W
標尺刻度長：550㎜
記錄紙有效寬度：87.5㎜
電源：AC 220V 50Hz
工作環境條件：溫度：0～50℃
相對濕度：10﹪～90﹪
重量：＜14㎏
開孔尺寸：260 X 260 （mm）
型號規定如下：
| 型號 | 記錄點數及 其附加裝置 | 規格 |
| XWGJ-100、 XQGJ-100 | 單筆 | 全行程時間5s 記錄紙速度1周/24h |
| XWGJ-101、 XQGJ-101 | 單筆 帶表面定值 | 全行程時間5s 記錄紙速度1周/24h 電接點的容量為DC 30V 0.5A （電阻性）AC 220V 1A （電阻性）儀表控制精為±1% 有上、下限二個電接點 |
| XWGJ-101、 XQGJ-102 | 單筆 帶表面定值 | |
| XWGJ-113 | 單筆 帶電壓發信裝置 | 全行程時間5s 記錄紙速度1周/24h 發信裝置大可輸出0～50Mv 直流電壓信號，小可輸出0～10mV， 直流電壓信號，連續可調。 非線性誤差小于滿量程的1.5% 有上、下限兩個電接點 |
| XWGJ-113-01 | 單筆 帶電壓發信裝置 與表面定值 | |
| XWGJ-101/S | 數顯帶二位 式定值設定 | 包含XWGJ-101型所有功能同時具備 數顯功能，兩者互為獨立系統，顯示： 4位（熱電偶） 全量程數字顯示 顯示精度：±0.5%±1個字 控制精度：±0.5% 電接點容量：AC 220V 0.5A DC 27V 2A |
外形尺寸：
