| 加工定制 | 是 |
|---|---|
| 功率 | 23（kw） |
| 外形尺寸 | XSG20（mm） |
| 水分蒸發量 | 2000（kg/h） |
| 進風量 | 2100（m3/h） |
| 產地 | 山東 |
| 風量 | 40000 |
| 規格 | XSG20 |
| 加熱方式 | 對流式 |
| 類型 | 立式 |
| 實際功率 | 120 |
| 適用物料 | 膳食纖維 |
| 水份蒸發量 | 1500 |
| 占地面積 | 50 |
| 主機內徑 | 2000 |
| 最大高度 | 10 |
| 干燥介質 | 空氣 |
| 品牌 | 力馬干燥 |
| 型號 | XSG20 |

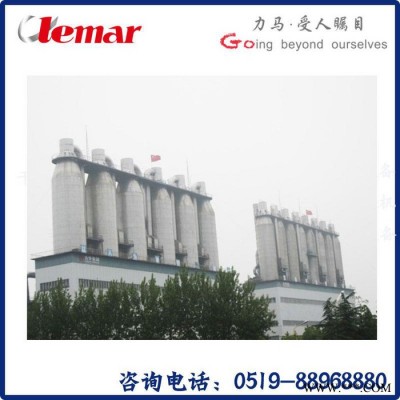

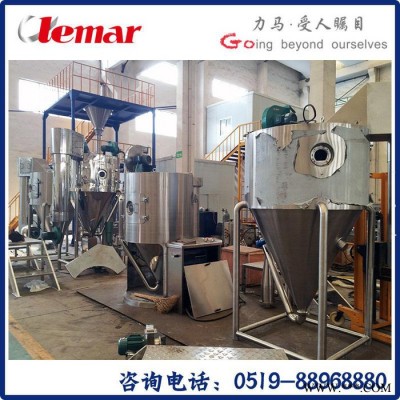

氫氧化鋁SXG-1200型旋轉閃蒸干燥機
1.物料名稱：氫氧化鋁；
2.初含水份：5%；
3.終含水份：≤0.3%；
4.物料比重：1000kg/m³；
5.成品產量：10000kg/h（60000噸/年，按300天/年，20h/天計算）；
6.熱源：燃水煤氣熱風爐（水煤氣熱值2480kcal/m³）；
7.進風溫度：250℃；
8.出風溫度：110℃；
9.制造材質：接觸物料為SUS304不銹鋼。
計算選型
1.水份蒸發量：10000×（5-0.5）÷（100-5）=474k****/h
2.蒸發水份所需風量：474×1250÷0.24÷(250-110)=17633 m3/h
如選擇1臺旋轉閃蒸干燥機進行干燥作業，則
干燥機塔體直徑：
D=（17633÷3600÷4.5÷3.14）0.5×2=0.589x2=1.178m取D=1.2m
故選用SXG-1200型旋轉閃蒸干燥機進行連續性干燥操作。
1.SXG-1200型旋轉閃蒸干燥機所需熱量q
q=0.6×0.6×3.14×3600×4.5×0.24×230×0.876÷0.83=885504KCal/h選1臺100萬大卡熱風爐能滿足生產需求，其技術參數見五。
SXG-1200型旋轉閃蒸干燥機主要技術參數
1.裝機總功率：83.7kw
2.進風溫度：250℃
3.出風溫度：105-110℃
4.熱風風量：17172~21465m3/h
5.干燥時間：5~8秒種
6.蒸發強度：474k****/h
7.占地面積（長×寬×高）：22000×6000×18900mm
•閃蒸設備主要配置（單套）：
1.進風過濾系統：初效：15㎡，無紡布，邊框材質為Q235A。
中效：0.8m3，濾紙，邊框材質為Q235A。
1.干燥主機
1.底座
①內膽直徑Φ1200mm。
②攪拌傳動軸承采用隔套水冷卻。
③攪拌功率18.5kw，變頻調速，攪拌**高轉速400r/min。
④內膽材質為SUS304，厚6mm。
⑤夾套材質為SUS304，厚6mm。
⑥外殼封面材質為Q235A，厚1.5mm，油漆處理。
⑦保溫層材質為巖棉，厚100mm。
⑧連接法蘭材質為Q235A。

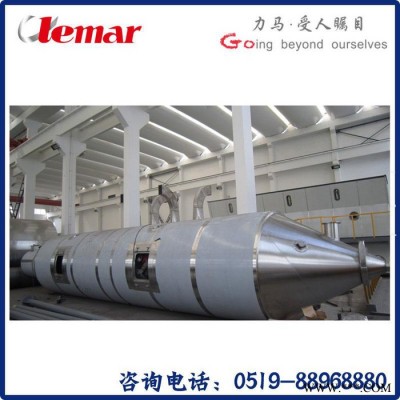

1.塔體
①內直徑為Φ1200 mm。
②塔體總高7700mm。
③內部材質為SUS304，厚4mm。
④支架材質為Q235A。
⑤外封板材質為Q235A ，厚1.5mm，油漆處理。
⑥保溫層材質為巖棉，厚80mm。
⑦連接法蘭材質為Q235A。
1.加料器
雙螺旋加料器：φ159，材質：SUS304，5.5Kw變頻調速，擺線針輪減速機傳動。
1.成品收集系統
1.旋風分離器：
①型號為CZT-1.2，二臺并聯。
②材質為SUS304，厚3mm。
③配中間料倉（4m3）1只。
④配出料關風機TFZG·9一臺，功率為1.1kw。
⑤氣動振擊器4只。
1.脈沖布袋除塵器：
①型號BLM-FⅡ216/3，過濾面積244.2m2。
②材質為接觸物料部分SUS304 其余Q235A 厚3mm。
③配出料關風機TFZG·9一臺，功率為1.1kw/臺。
④氣動振擊器4只，自動振擊。
1.引風機
a、型號： 9-26-10D 1450r/min
b、風量： 17172～21465m3/h
c、風壓： 6143～5920Pa
d、功率： N=55KW
e、材質： Q235A
f、附件： 風門調節閥
1.鼓風機：
a、型號： 4-72 6C 15kW 2240r/min
b、風量： 10314～20628 m3/h
c、風壓： 2734～1733Pa
d、功率： N=15KW
e、材質： Q235A
f、附件： 風門調節閥1只
1.風管系統：材質SUS304，厚1.5mm，主機與旋風連接管道上加裝快開式清理手孔（φ159），連接法蘭材質為Q235A。
2.控制系統
a、電器控制系統直接起動集中控制。
b、儀表控制：
①進風溫度顯示（XMT），溫度自控。
②出風溫度顯示（XMT）。
③系統運行有指示燈顯示。
100萬大卡燃水煤氣熱風爐技術參數：
1.額定熱功率：1200kw；
2.熱效率：83%；
3.輸出**高溫度：300℃；
4.水煤氣耗量：400~480m³/h；
5.外形尺寸（直徑×長）：φ3000×5100；
6.占地面積（長×寬）：5000×5000mm；
7.設備總重：≈10000kg。
