| 包裝 | 桶裝 |
|---|---|
| 產(chǎn)地 | 東莞 |
| 處理溫度 | 常溫 |
| 存儲條件 | 陰涼處 |
| 類別 | 磷化液 |
| 執(zhí)行質(zhì)量標(biāo)準(zhǔn) | 國標(biāo) |
| PH值使用范圍 | 酸性 |
| 品牌 | 昌禾 |
| 加工定制 | 是 |
| 質(zhì)量認(rèn)證 | ISO9001-2000 |

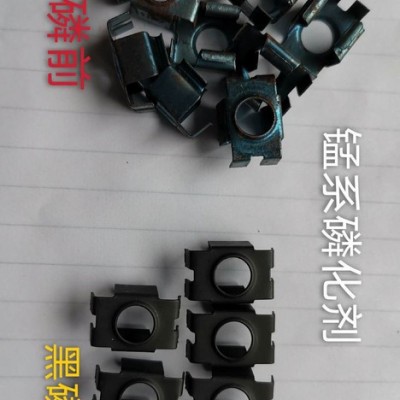

錳系磷化劑
一、產(chǎn)品簡介
本品是一種高溫錳系黑色磷化劑，能在鋼鐵制品的旋轉(zhuǎn)滑動表面形成有良好耐腐蝕性和吸油性的磷酸錳系覆膜，以浸泡法使用，形成的覆膜，對于活塞、活塞環(huán)、汽缸（油缸）襯套、汽門挺桿及凸輪隨動件，凸輪軸、電機調(diào)節(jié)臺座等的旋轉(zhuǎn)滑動面，能明顯提高其耐摩耗性。本品處理的主要特點如下：覆膜能防止旋轉(zhuǎn)滑動表面的同種金屬直接接觸,避免燒結(jié)咬死等不良現(xiàn)象的發(fā)生，覆膜有良好的吸油性,能提高覆膜處理表面的潤滑性能；機械加工時的輕度刮痕，經(jīng)本處理后可消除；覆膜耐腐蝕。分建浴劑、補給劑兩種。
二、處理方法
清水加至處理槽八成滿，加入約170kg建浴劑；清水加至1000L并充分?jǐn)嚢瑁患訜嶂?0℃，用鋼籠裝鐵粉或鋼鐵切屑0.3～1.0kg浸入處理液中10分鐘后取出；處理液中鐵含量達(dá)0.5g/L時,加熱至處理溫度，檢測總酸度。總酸度按被處理物材質(zhì)及表面狀態(tài)，在30～60點之間選定，標(biāo)準(zhǔn)狀態(tài)是50點。要求覆膜薄的場合，用總酸度30點處理。需要經(jīng)預(yù)產(chǎn)試驗設(shè)定濃度、溫度、時間等條件。球墨鑄鐵、可鍛鑄鐵需15～30分鐘。
三、處理條件
總酸度 50±1pt
酸比1: 5.6～6.0
鐵含量0.3～3g/L
溫度 95～98℃
時間 5～15分鐘
四、補給添加
總酸度：每添加2.8kg的補給劑，總酸度上升約1點，因漏溢而損減處理液，補加清水后用建浴劑調(diào)整總酸度。每加入2.8kg的建浴劑，總酸度上升約1點。
