| 產地 | 安徽 |
|---|---|
| 規格 | 3500mm |
| 應用領域 | 民用 |
| 種類 | 非織造布生產線 |
| 品牌 | 錦昇機械 |
| 型號 | JS-F1800 |
| 加工定制 | 是 |
JS-F1800全自動氣刀點斷分切復卷機
一、設備的性能和特點：
1.設備要求: 可生產無紡布、卷筒擦拭布、無塵紙等分切復卷產品。
2.生產工藝：同步輸送輥筒控制輸送、膠輥結合鋼輥牽引、進口氣刀分切、產品收卷同時進行，端面整齊度平整。
3．機臺有效門幅寬度 1800 mm ,配磁粉控制器控制放卷漲力，變頻器自由調節收卷速度。
4.該設備配氣動自動上料裝置一套；放原布處配氣漲軸放卷,變頻器自由調節放卷的速度。
5.配一整套鋼輥結合橡膠輥牽引，使得生產平穩，收卷整齊，不跑偏，并氣動調整上下。

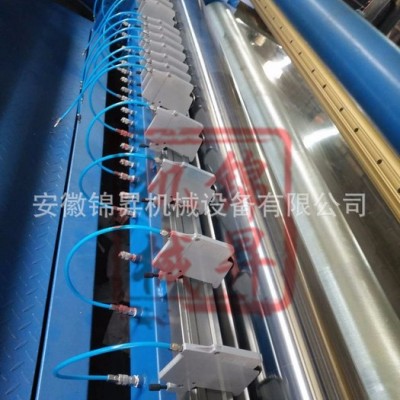

6.該設備配意大利進口分切氣刀10套，尺寸調節方便，輕快平穩，分切整齊，端面光滑無毛邊。
7.該設備配雙輥筒收卷，收卷輥帶無級變速裝置,可調整收卷速度. 成品最大直徑800 mm ( 800mm 以內可調整)。
8.配真正螺旋打線裝置一整套，配渦輪箱一套，用于打虛線，從10CM到60CM可自由調節（點斷長距離產品可增配私服完成），不用換齒輪，無需更改或移動每個環節的驅動部位，操作更人性化，省時省料，操作簡便。
9.收卷輥帶氣壓，壓緊調整裝置，采用氣漲軸收卷。
10.設備配有6根高精度硬質氧化鋁合金去皺輥。
11.機器正常生產速度為60-90米/分鐘(具體根據各種原料的特點定速度)
12.該設備配氣缸6套氣缸，配合直線導軌、氣壓控制收卷，保證產品收卷整齊，不跑偏。
13.整體機架采用國際成型方管制作,表面作防銹處理,機器所有臺板必須全部采用不銹鋼,框架焊接尺寸精確,支架適當加固,皮帶輪,齒輪及所有傳動部分中心度準確,保證機器運轉平穩,機器二年內不會有掉塑現象.
14.標準件螺絲及主要部件采用國產優質45#鋼和內六角螺絲,對產品易造成衛生影響的部件采用不銹鋼材料,整機所有電度部分二年內不會生銹,脫層。
二、設備參數：
| 分切機型號 | JS-F1800型 | |||
| 技術參數 | 控制系統 | |||
| 分切最大寬度 | 1800mm | 點斷刀 | 螺旋式單刀 | |
| 分切最小寬度 | 15mm | 點斷距離 | 100-600（單位:mm） | |
| 放卷最大卷徑 | 1000mm | 點斷控制 | 渦輪箱（可增配私服） | |
| 收卷最大卷徑 | 800mm | 執行器件(接觸器等) | 正泰產品 | |
| 分切速度(分) | 60-90m | 信號元件(光電開光等） | 歐姆龍產品 | |
| 分切能力 | 10-200g | 氣動元件 | 亞德客產品 | |
| 卷繞方式 | 氣漲外收式 | 硬質輥 | 定制型 | |
| 切刀數量 | 10套 | 變頻器 | 臺達 | |
| | | 私服 | 信捷 | |
| 調速控制 | 變頻調速 | | | |
| 輸入電源 | 380V三相四線 | | | |
| | | 配備裝置 | ||
| | | 裝料 | 氣動式 | |
| | | 下料 | 手動 | |
| 尺寸（毫米） | | | ||
| 放卷機：長*寬*高 | 1379mm*2090mm*800mm | 計米 | 自動 | |
| 收卷機：長*寬*高 | 1185mm*2690mm*2500mm | 張力調節 | 磁粉控制 | |
| 氣刀品牌 | 意大利進口 | 氣漲軸收卷 | ||
| | | 氣刀分切,加厚型刀片 | ||
| 總質量 | 1950kg | 磁粉張力控制系統 | ||
| 傳動系統 | 錐度夾盤 | 3英寸 | ||
| 主機功率 | 3.5KW全升 | 附送配件 | ||
| 主機轉速 | 1400r/min | 空壓機 | 無 | |
| | 應用工具 | T型扳手1把,緊帽扳手1把,內六角扳手一套,扣扳一套,氣嘴2個，氣漲軸2根（標準尺碼） | ||
| 備注：無紡布制品種類較多，以上為常規設備尺寸，如您所作產品 型號要求有變動，均可協商確定或按要求定制。 | ||||
