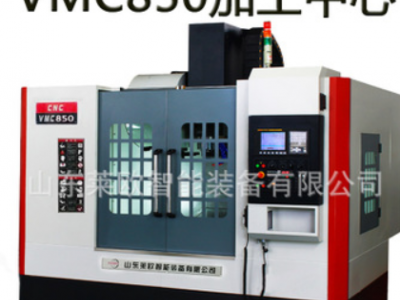

產品型號：VMC850
生產廠商：山東萊歐智能裝備有限公司
概 述
VMC850系列加工中心進給軸為X、Y、Z三座標控制，主軸為伺服電機動力驅動，刀庫容量16-24把可選。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件在一次裝夾下，完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，三軸滾柱線軌結構，適用于各行業的各種復雜零件的單件和批量生產。加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。機床為特殊定制機型不支持無理由退貨。
一．機床功能及特點說明
1、機床總體布局
VMC系列立式加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。床身、工作臺、滑座、立柱、主軸箱等大件均采用鑄件均采用樹脂砂鑄件，且經過兩次時效處理消除應力，穩定性好，強度高，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。這些大件均采用Soldworks和Ansys優化設計，提高大件和整機的剛性和穩定性，有效抑制了切削力導致機床的變形和振動。 產品以實際產品圖片為準
2、拖動系統
X、Y、Z軸線性導軌副采用均為臺灣高品質加寬線性導軌，配合自動強制集中潤滑，減少進給運動的摩擦阻力，減少低速爬行，提高機床精度壽命。
X、Y、Z三軸傳動的滾珠絲杠，采用臺灣專業配套生產廠商HIWIN提供的C3級雙螺母預緊滾珠絲桿。
Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。
3、主軸組
采用臺灣知名品牌主軸單元，各重要零部件均經過強化處理；采用世界知名廠牌級主軸專用軸承及采用KLUBR NBU15油脂潤滑，整套主軸在恒溫條件下組裝完成后，均經過電腦平衡校正及跑合測試，使得整套主軸的使用壽命長，可靠性高。
主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。
4、刀庫
采用高質量的高質量的24機械手圓盤刀庫高速自動換刀刀庫，換刀準確，時間短，效率高，經百萬次運轉測試符合可靠性要求。
5、切削冷卻系統
配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，冷卻泵功率：450W，冷卻泵流量2.5m3/h。
主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。
配置清潔氣槍，用來清潔機床。
6、氣動系統
氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。
7機床防護
機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。
8、潤滑系統
導軌、滾珠絲杠副及支撐軸承均采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。
9、機床工作條件
(1)電源：380V±10% 50HZ±1% 三相交流電
(2)使用溫度：5℃-40℃
(3)環境溫度：15℃-25℃
(4)相對濕度：40-75%
(5)氣源壓力：0.5-0.7Mpa
(6)氣源流量：350L/min
10、數控系統功能介紹
北京凱恩帝數控系統是一種高可靠性、高性價比的數控系統，它具有全數字化結構和強大的處理能力，最多可同時控制4個坐標軸和2個主軸。數控系統控制精度。與最新的數字伺服和集成式PMC一起，構成全數字控制系統，具有優秀的動態品質。
二、主要規格及技術參數:
|
型號 |
VMC850 |
|
工作臺面積 |
1000×500mm |
|
X軸 |
800mm |
|
Y軸 |
500mm |
|
Z軸 |
500mm |
|
主軸端面至工作臺 |
150-650mm |
|
主軸中心至立柱導軌 |
560mm |
|
X軸快速移動 |
36m/min |
|
Y軸快速移動 |
36m/min |
|
Z軸快速移動 |
24m/min |
|
切削進給 |
1-10000mm/min |
|
承重 |
500Kg |
|
T型槽 |
5-18-150mm |
|
主軸轉速范圍 |
80-8000rpm |
|
主軸錐孔(7:24) |
BT40-150 |
|
拉刀力 |
8KN |
|
刀柄型號 |
MAS403 BT40 |
|
拉釘型號 |
MAS403 BT40-Ⅰ |
|
主電機功率 |
7.5KW |
|
類型 |
機械手圓盤 |
|
刀位 |
24 |
|
刀具直徑 |
80/150mm |
|
刀具長度 |
300mm |
|
刀具重量 |
7Kg |
|
|
|
|
X/Y/Z軸定位精度 |
±0.008/300mm |
|
X/Y/Z軸重復定位精度 |
±0.005/300mm |
|
|
|
三、標準配備
|
1 |
整體鑄造鑄件 |
12 |
8000rpm/BT40主軸 |
|
2 |
北京凱恩帝數控系統2100 |
13 |
網絡傳輸口或R232界面 |
|
3 |
高穩定性能斗笠刀庫 |
14 |
蓄屑槽 |
|
4 |
豪華防爆LED工作照明燈
|
15 |
吹氣系統（冷卻或切削） |
|
5 |
主軸錐孔清潔空氣 |
16 |
電器柜冷熱交換器 |
|
6 |
高性能伺服馬達 |
17 |
豪華工作報警警示 |
|
7 |
高性能三軸驅動 |
18 |
過濾水箱系統 |
|
8 |
移動式控制手輪 |
19 |
全封閉防護鈑金， |
|
9 |
水平調整螺栓及基礎墊塊 |
20 |
高壓大流量切削液泵 |
|
10 |
高密封鋼制護蓋 |
21 |
自動集中潤滑系統（含報警功能） |
|
|
|
|
|
